Détermination de la portée maximale des pièces de l’ossature

Abaque pour déterminer la portée des pièces d’ossature

Exemple

Pression 3800 daN soit 38 KN/m², flèche 1/300^ème CP 20 mm

Raidisseurs primaires

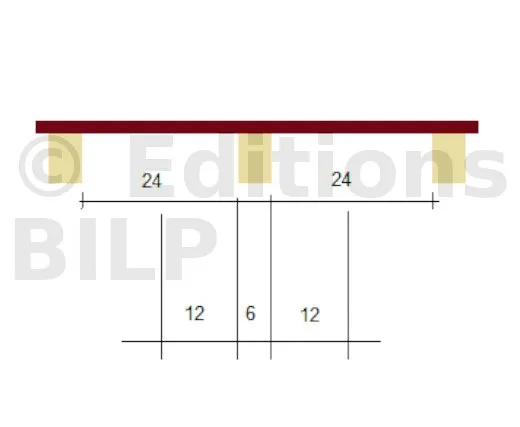

Raidisseurs primaires en chevrons de 6 x 8 cm espacés de 24 cm soit 12 + 6 +12 = 30 cm.

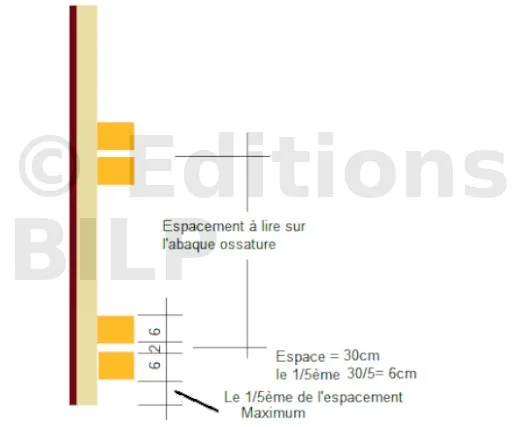

Position de la première série de raidisseurs secondaires

Position des autres séries de raidisseurs secondaires

3. 8KN X 0.30 = 1.14K
L’échelle de cet abaque de 1 cm pour 10 cm de hauteur et 1 cm par KN.

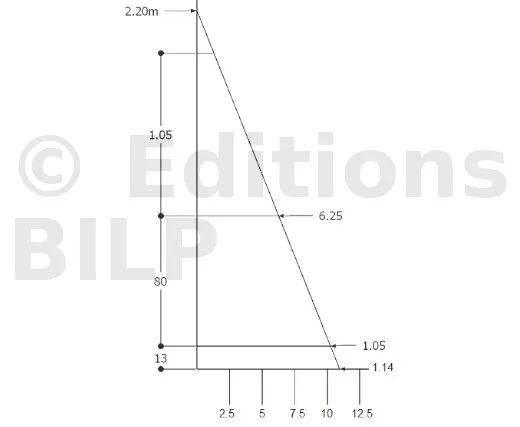

Nous constatons que les renforts devront être plus rapprochés dans la partie basse, tandis que leur valeur est nulle en haut du coffrage.
Exercice pratique - Exemple N° 3 : poteau 40 x 20 ; hauteur 2.20 m ; béton vibré ; V 4.00 m/h ; Ѳ 18°. Définissez le coffrage avec contreplaqué de 15 mm raidi par des planches de 10 x 27 mm et des chevrons 6 x 8 ; flèche admissible 1/300^ème.

• 1^er cas p = 2400 x 2.50 = 5280 daN
• 2^ème cas p = 3.6 + (0.2 x 4.00) = 4.4 soit 4400 daN ; On retiendra 4400 daN

  Lecture de l’abaque contreplaqué 15 mm. Espaceme[...]
  ....Il y a une suite !
