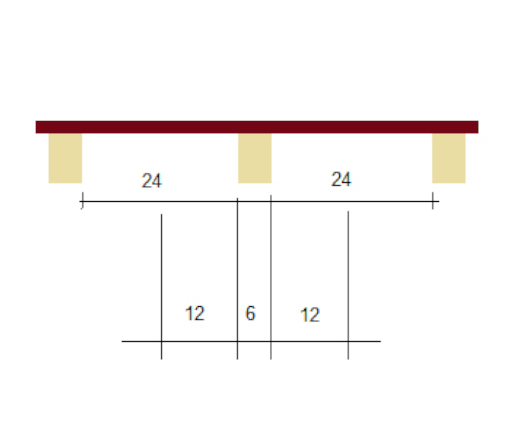

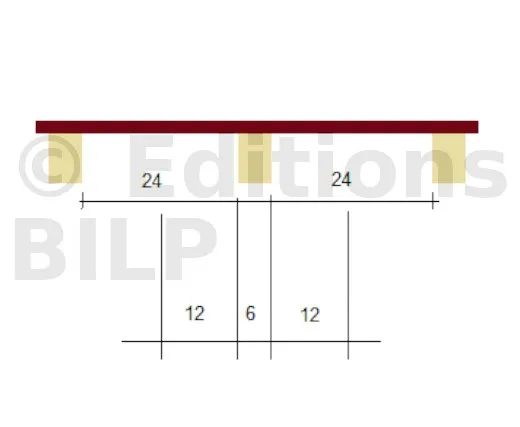

Raidisseurs primaires chevrons 6 x 8 espacés de 24 soit 12 +6+12 = 30 (Tasseaux)
3. 8KN X 0.30 = 1.14K

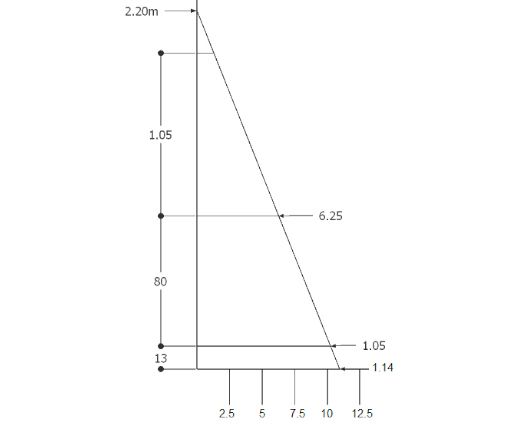

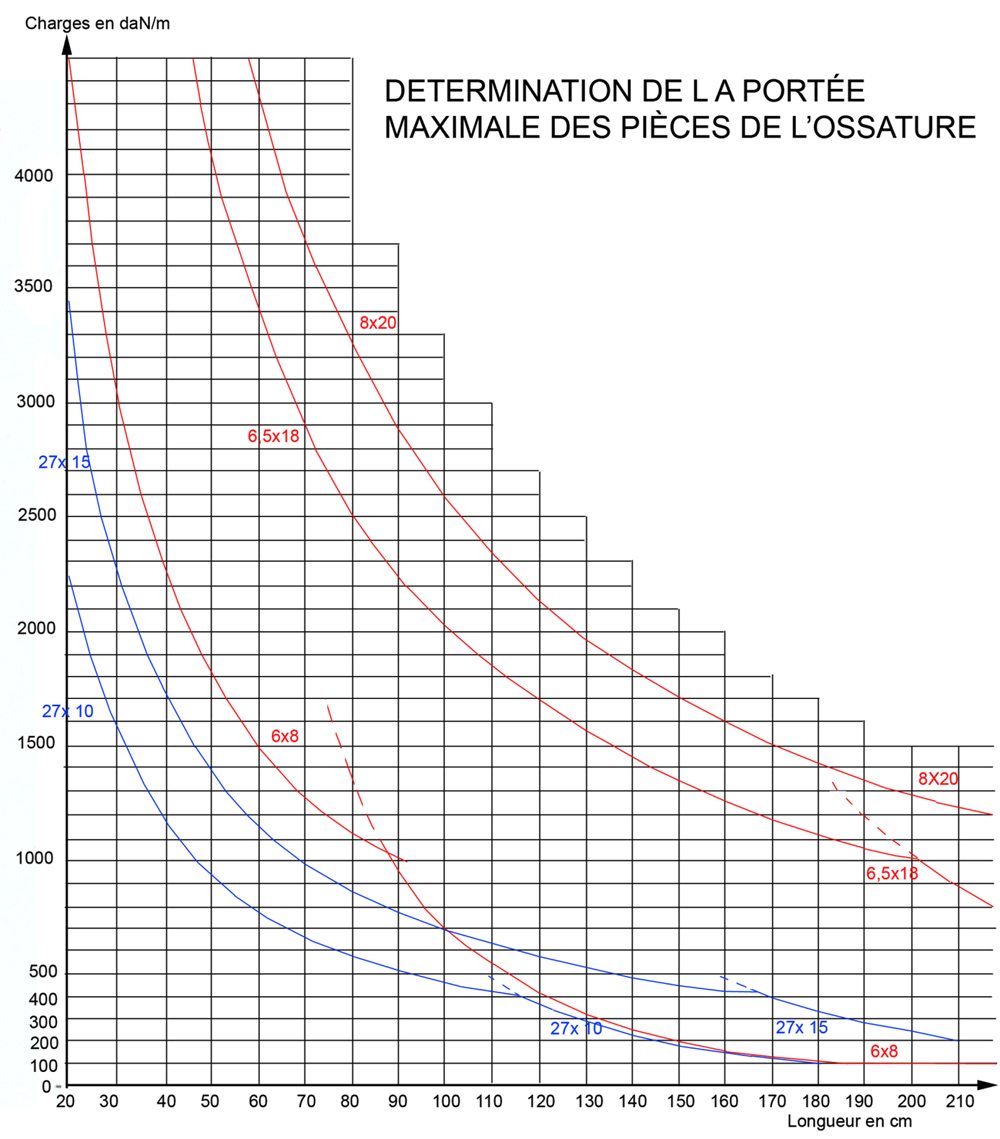

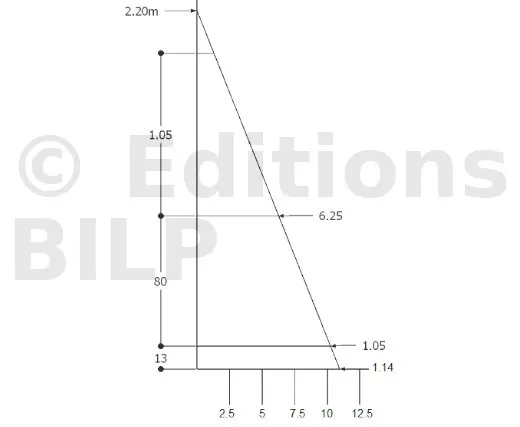

Echelle de cet abaque 1 cm pour 10 cm de hauteur et 1 cm par KN

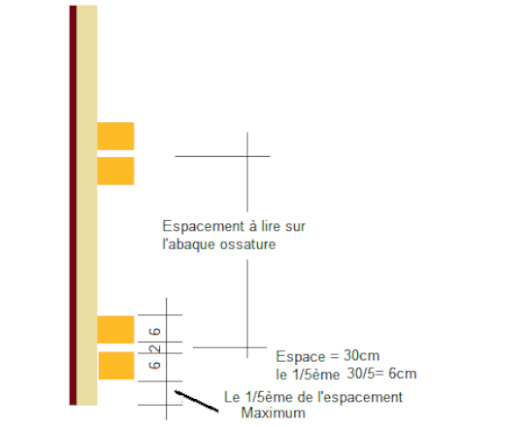

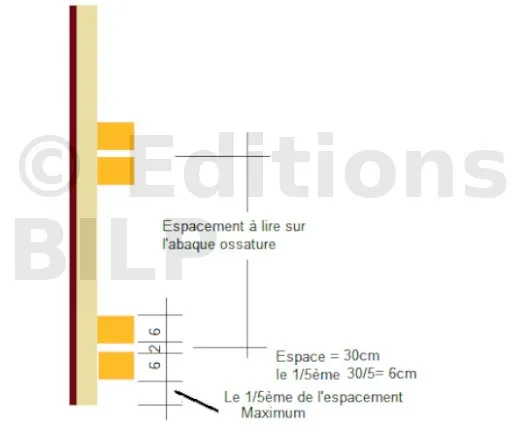

Position de la première série de raidisseurs secondaires
Position des autres séries de raidisseurs secondaires (serrage)
Nous nous apercevons que les renforts devront être plus rapprochés en partie basse et que la valeur est nulle en haut du coffrage.
Exercice pratique Exemple N° 3 poteau 40 x 20 ; hauteur 2.20 m ; béton vibré ; V 4.00 m/h ; Ѳ 18°. Définissez le coffrage avec contreplaqué de 15 mm raidi par des planches de 10 x 27 mm et des chevrons 6 x 8 ; flèche admissible 1/300ème.
- 1er cas p = 2400 x 2.50 = 5280 daN
- 2ème cas p = 3.6 + (0.2 x 4.00) = 4.4 soit 4400 daN ; On retiendra 4400 daN

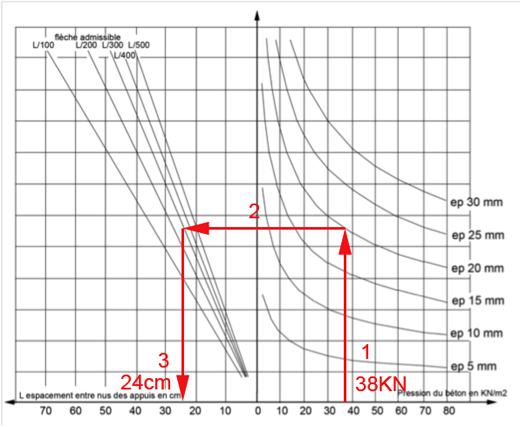

Lecture de l’abaque contreplaqué 15 mm. Espacement 18 cm pour les raidisseurs primaires 9 + 10 + 9 = 28 cm 4.4 x 0.28 = 1.232 KN. Position des 1er raidisseurs secondaires 28/5 = 5.6 soit 5 cm.
Position des axes des raidisseurs à 12 ; 42 ; 50 ; 72 cm
- Pression de 11,6 kN esp 42 cm + 12 = 54
- Pression 9,3 kN esp 50 cm + 54 = 1,04
- Pression 6,5 kN esp 72 + 1,04 = 1,76
- Pression 2,5 kN
