La plupart du temps, la mise en œuvre des coffrages verticaux industriels permet de garantir la stabilité du coffrage par rapport à la poussée du béton. Parfois, il est nécessaire de dimensionner les ancrages du coffrage afin de reprendre cette poussée. Il devient alors nécessaire de la connaître.
Comment le béton frais agit-il sur le coffrage ? Que vaut la pression exercée par le béton ?
Le comportement du béton plastique se situe entre un liquide et un solide. La poussée hydrostatique due à la plasticité du béton, de stabilisation de l’affaissement du béton et l’effet de voûte à sa base.

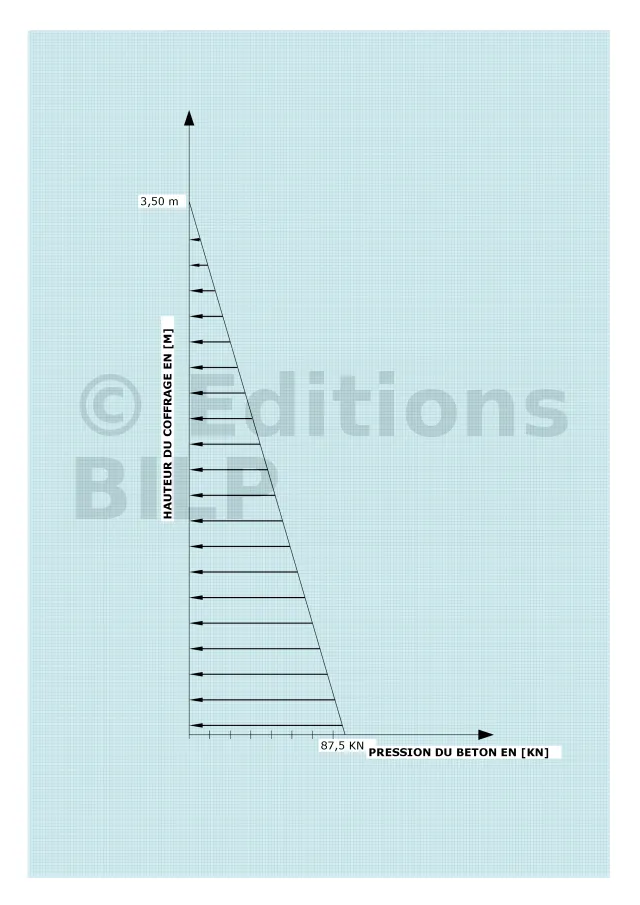

La poussée hydrostatique : le béton pousse le coffrage à l’horizontale. L’intensité de cette poussée est égale à la pression exercée par la masse du béton, soit 25 kN/m². La poussée hydrostatique est directement proportionnelle à la hauteur (h) du béton à couler. Au sommet du coffrage, elle est nulle. Puis elle croit proportionnellement à la profondeur du coffrage pour atteindre sa valeur maximale à 3,50 m au fond de coffrage avec une valeur de 3,50 m x 25 kN/m² = 87,5 kN/m.

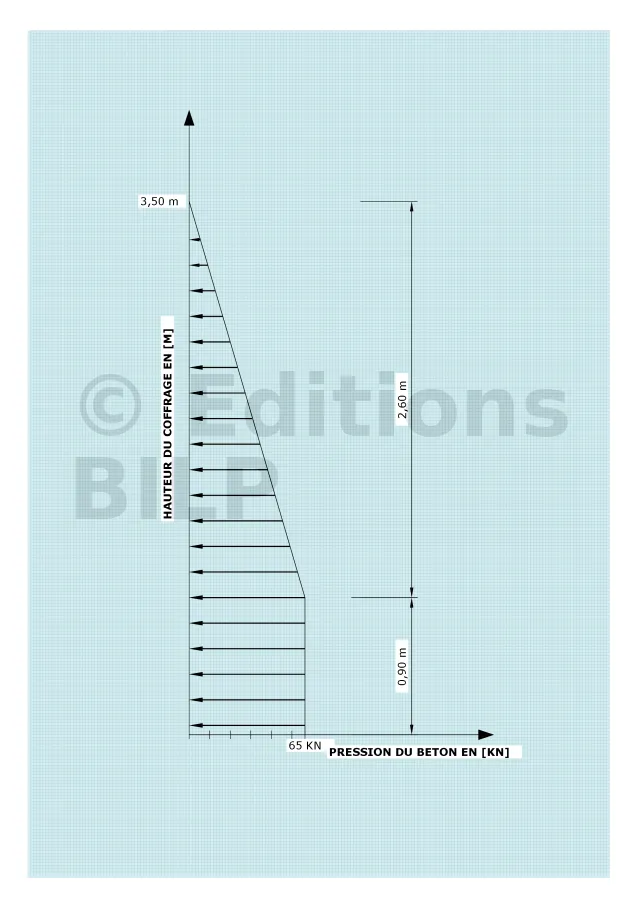

Jusqu’à 2,60 m, cette pression prend la forme d’un triangle (la poussée est triangulaire). Au-delà de 2,60 m, la pression devient rectangulaire (pression uniformément répartie). La poussée du béton agit comme un liquide, mais elle est limitée par la plasticité du béton (cohésion des grains entre eux). En effet, si l’on décoffre immédiatement, on constate que le béton ne s’étale pas complètement, mais s’affaisse uniquement en suivant sa plasticité (cône d’Abraham). Cela signifie que plus le béton est plastique, plus la pression augmente.
La vitesse de coulage influe également à la poussée. Plus la vitesse de coulage est rapide plus le béton se comportera comme un liquide, la pression sera donc plus forte.
D’autre part, plus le coffrage est large plus le béton s’étale, ce qui réduit la poussée. L’effet de voûte limite la poussée en pied de coffrage. À partir de 2,60 m, le béton ne se comporte plus comme un liquide.
| Désignation | Unité |
|---|---|
| Vitesse (V) | Mètre par heure [-] |
| m/h (Température ambiante) | Degré [-] |
| Ѳ (°) | Heure [-] |
| Temps (T) | Décanewton par mètre carré [-] |
| h (Pression du béton frais) | Kilogramme par mètre cube [-] |
[...]
