Les chaînages horizontaux

Les chaînages horizontaux doivent être présents au niveau bas, au niveau de chaque plancher et au niveau du contreventement du haut des murs, en l’absence de plancher sous comble.

Les chaînages horizontaux intérieurs à la construction doivent régner sur toute l’épaisseur des parois. Ces chaînages doivent avoir une hauteur minimale de 15 cm, leur armature longitudinale doit être composée d’au moins une barre dans chaque angle, soit quatre barres en acier de diamètre 8 mm en zone la, 10 mm en zone l et 12 mm en zone II. Tout chaînage horizontal doit comporter des armatures transversales d’espacement au plus égal à la hauteur du chaînage sans excéder 25 cm.


La vue en coupe

Les armatures longitudinales seront au minimum quatre barres de FE E 500.

L’espacement des cadres

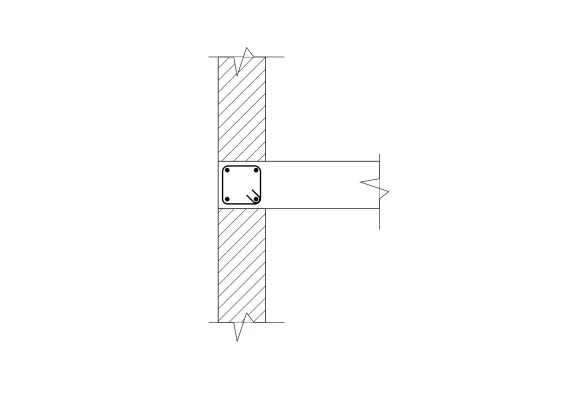

Le chaînage périphérique d’un plancher sur un mur inférieur à 30 cm

Les chaînages horizontaux périphériques doivent régner sur au moins les 2/3 de l’épaisseur des murs.

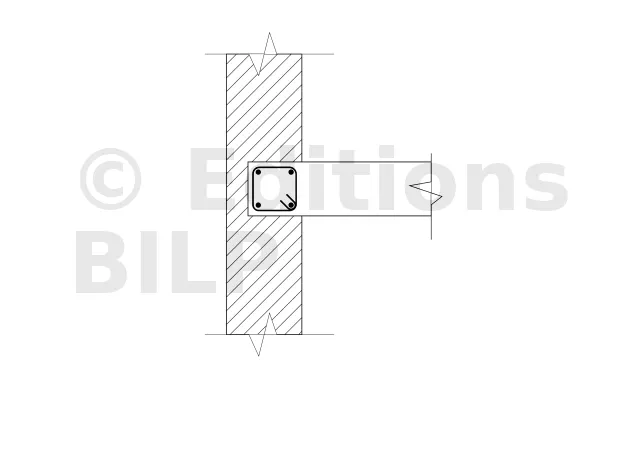

Le chaînage périphérique d’un plancher sur un mur supérieur à 30 cm

Les chaînages horizontaux périphériques doivent régner sur au moins les 3/5 de l’épaisseur des murs, si cette dernière est supérieure à 30 cm.


Les chaînages verticaux

Il doit y avoir au moins un chaînage vertical : en bordure des panneaux de contreventement, à tous les angles saillants ou rentrants de la construction, et aux jonctions des murs encadrant les ouvertures de hauteur supérieure ou égale à 1,80 mètres.

Les chaînages verticaux doivent répondre aux mêmes règles que les chaînages horizontaux en ce qui concerne les sections de béton et les armatures longitudinales et transversales.
Les chaînages dont la hauteur est inférieure à 3 m peuvent êtr[...]
