Les notions sur la RT 2012

Claude PRECHEUR

Voici un extrait gratuit du guide de construction :
Type d’énergieDéfintionListe
Energie primaire Energie brute, c’est-à-dire non transformée après extraction. Liste :

  • énergies fossiles (pétrole brut, gaz naturel, charbon),
  • énergie géothermie,
  • énergie solaire,
  • énergie éolienne,
  • énergie biomasse,
  • énergie nucléaire.
Energie secondaire Toute énergie obtenue par la transformation d’une énergie primaire. En particulier l’électricité d’origine thermique.
Energie finale Energie livrée au consommateur pour sa consommation finale. Liste : gaz naturel, fioul, charbon, GPL (propane, butane), électricité.

  • Combustibles (hors bois) : 1 kWhEF _ 1 kWhEP
  • Electricité : 1 kWhEF _ 2,58 kWhEP
  • Bois : 1 kWhEF _ 1 kWhEP (pour RT 2005) ; 1 kWhEF _ 0,6 kWhEP (pour RT existant)
Le climat se réchauffe

Pour limiter les effets irréversibles du réchauffement climatique il faudra diviser par 2 les émissions de gaz à effet de serre de la planète d’ici 2050 et diviser par 4 les émissions des pays industrialisés à cette date. Le secteur du bâtiment représente 25% du rejet de CO2 et représente 43% de la consommation d’énergie de notre pays.
Une maison d’habitation indépendante construite en 1970 de 100 m² raccordée au fioul consomme en moyenne 35000 kWh/an et produit plus de 10 tonnes de CO2 par an !
Une maison identique construite en 2010, raccordée au gaz naturel, consomme moins de 15 000 kWh/an et émet moins de 3 tonnes de CO2 par an !
La même maison construite selon la norme RT 2012 consommera moins de 7 500 kWh/an et rejettera moins de 1 tonne de CO2 par an. En comparaison, une voiture émet en moyenne 3 tonnes de CO2 par an. Depuis les accords de Kyoto en 1997, la réglementation n’a cessé d’être progressivement révisée pour aboutir à la maison passive en 2020.

Fondamentaux de la thermique du bâtiment

La notion de confort thermique : la température du corps dépend de nombreux facteurs :

  • la température de l’air,
  • la vitesse de déplacement de l’air,
  • la teneur en humidité de l’air,
  • la quantité de rayonnement thermique reçue,
  • l’activité neuromusculaire.

Le confort

L’homme échange en permanence de la chaleur avec son environnement. Une perte de chaleur trop rapide provoque une sensation de froid. L’organisme parvient à maintenir son équilibre thermique en activant des mécanismes régulateurs complémentaires, parfois désagréables, tels que le frissonnement.
Il est donc nécessaire d’atteindre un point de neutralité thermique qui correspond à une perte imperceptible de chaleur corporelle, sans déséquilibre ni malaise, ce qui correspond à la température de confort. Cette dernière est déterminée par la température de l’air, la température des parois, la vitesse de l’air et l’hygrométrie.
On peut dire que la température de confort est définie par la règle suivante : Température de confort (TR) dite température résultante TR = \frac{Température des parois + température de l’air} {2}.

Pour apporter un confort optimum, la température résultante doit être obtenue à partir des deux paramètres (température des parois et température de l’air) les plus proches l’un de l’autre.

  • La température de l’air est aux environs de 19°C à 20°C (en hiver) et de 25°C (en été). Si la température extérieure est supérieure à 30°C, il faudra une différence de -5°C pour se sentir à l’aise.
  • L’écart de température parois/air n’est pas supérieur à 5°C.
  • Le taux d’humidité relatif de l’air intérieur est compris entre 40% et 60%.
  • La vitesse de l’air ne dépasse pas 0.3 m/s.
  • La température du sol doit pouvoir être maintenue à 17° Dans tous les cas > à 15°.

Théorie générale du transfert de chaleur

Le transfert de chaleur se produit entre deux corps dont les températures sont différentes. La chaleur se déplace du corps le plus chaud vers le corps le plus froid jusqu’à ce que les températures des deux corps soient équilibrées.
Le transfert de chaleur à travers une paroi s’effectue de trois manières différentes :


Par conduction

La chaleur se propage en traversant la paroi de la face la plus chaude vers la face la plus froide. C’est par la conduction que la chaleur traverse les parois de notre habitation. Nous verrons plus tard que le rôle d’un isolant est de freiner ce transfert. On parlera de la résistance thermique du matériau.

Par convection

L’air en contact avec la surface des parois s’échauffe ou se refroidit, ce qui crée un flux d’air qui transporte la chaleur. On verra dans notre étude thermique que c’est l’un des facteurs d’échange thermique superficiel.

Par rayonnement

Le transfert de chaleur par rayonnement se produit entre deux corps non en contact ayant des températures différentes. C’est d’ailleurs le seul mode naturel de propagation de la chaleur à travers le vide. Contrairement à la convection, ce n’est pas l’air qui transporte l’énergie, mais les rayons de chaleur. Il s’agit du deuxième facteur d’échange thermique superficiel.

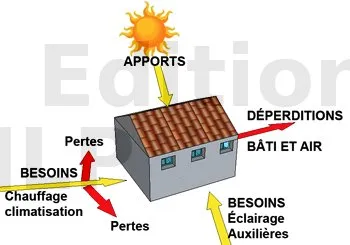

Les transferts de chaleur dans un bâtiment

Propriété des matériaux au transfert de chaleur

Les propriétés du matériau à résister à ce transfert de chaleur pour une étude thermique :

  • le coefficient de conductivité thermique d’un matériau λ (lambda) [W/m°C].
  • le coefficient de conductivité thermique est la quantité de chaleur traversant un matériau de 1 m d’épaisseur et d’une surface de 1 m² en une seconde.

Lorsque la différence de température entre les deux faces est de 1°C, plus la conductivité est basse, plus le matériau est isolant. Ce coefficient vous est fourni par le fabricant de l’isolant.

Exemple de conductivité thermique des isolants les plus rependus
Matériaux de constructionλ (lambda) (W/m.K)Isolants manufacturésλ (lambda) (W/m.K)
Parpaing creux de ciment 0,90 Polystyrène expansé 0,038
Brique pleine (terre cuite) 0,64 Laine de bois 0,042
Béton cellulaire 0,22 Laine de verre 0,041
Brique creuse standard 0,45 Laine de roche 0,041
Brique « monomur » 0,12 Ouate de cellulose 0,043
Pierre calcaire 2,4 Panneau de bois 0,05
Béton banché 1,75 Liège expansé 0,049
Bois lourd 0,23 Laine de mouton 0,06
Bois léger 0,12 Lame d’air 0,222
Pisé 1,1

Notion de flux déperditif de chaleur au travers d’une paroi

Le flux de chaleur
  • Les transferts de chaleur c’est-à-dire les échanges de calories se font naturellement d’un milieu chaud vers un milieu froid.
  • Ces échanges de calories constituent un flux de chaleur du chaud vers le froid.
  • Le flux de chaleur par unité de surface à travers une paroi s’exprime \phi en [W/m²]. Il caractérise l’écoulement d’énergie par unit[...]
