Généralités

Claude PRECHEUR

Dans une construction, la charpente est une structure porteuse dont la principale fonction est de supporter son propre poids ainsi que les matériaux de couverture et de résister aux surcharges.

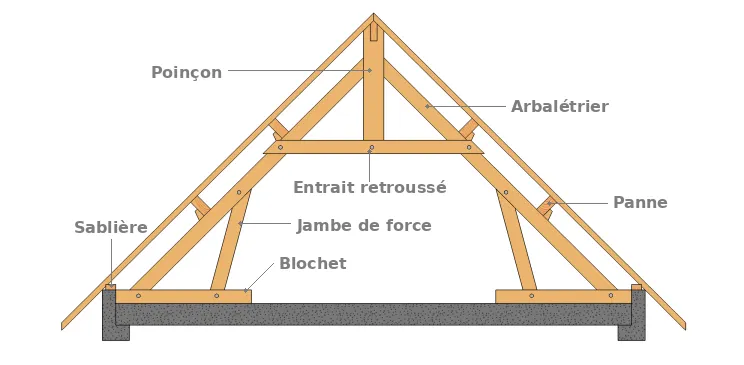

La charpente traditionnelle

Réalisée avec des fermes façonnées et fabriquées en entreprise puis mises en œuvre sur le chantier avec des pannes et des chevrons.
Son rôle c’est que malgré les contraintes et les effets des charges qu’elle subit, comme le poids de la couverture, action du vent, le poids de la neige, la charpente en bois doit impérativement rester stable. Le bois utilisé doit être sain et résistant. La charpente a un rôle esthétique important, mais elle doit assurer les fonctions suivantes :

  • Supporter son propre poids (fermes, pannes ou fermettes).
  • Porter les matériaux de couverture.

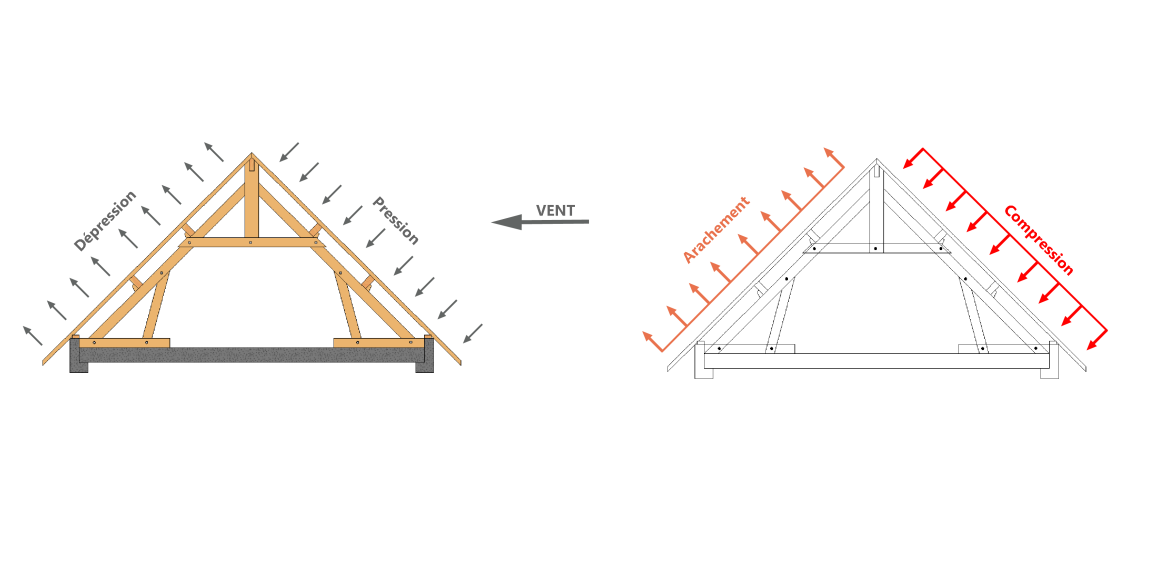

  • Résister aux pressions exercées par le vent sur un versant et aux dépressions sur l’autre.
  • Supporter le poids de la neige ce qui n’est pas négligeable dans certaines régions.
  • Porter le plafond suspendu aux solives, solivettes ou fermettes.

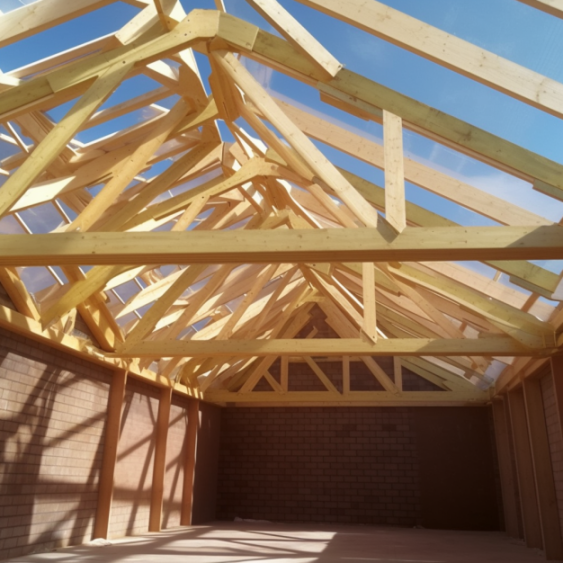

Une charpente avec fermettes

Ce sont des éléments façonnés et assemblés en usine par des connecteurs métalliques avant d’être installés sur le chantier.

Une charpente de grande portée

Elle est constituée d’éléments en lamellé-collé de bois massif sélectionné ou de poutre en "I" formée de deux membrures et d’une âme métallique ou en bois.


Les critères pour la conception et la réalisation d’une charpente

La conception

La conception des éléments de charpente

La charpente est étudiée et conçue au départ du projet de construction par le maître d’ouvrage (propriétaire) et le maître d’œuvre (architecte). Le bureau d’études réalisera les plans suivant les hypothèses et les règlements en vigueur, les règles de calcul et de conception des ouvrages bois et les règles définissant les effets du vent et de la neige sur la construction.
Il établira la note de calcul et les plans d’exécution et de pose suivant de nombreux critères :

  • Réglementation sur la conformité de l’environnement (forme, volume, hauteur)
  • Par rapport à la pente du toit suivant les régions et les zones et la destination des combles
  • Par rapport aux matériaux utilisés pour la couverture et leur poids (tuiles, ardoises etc...).
  • Suivant l’altitude du lieu pour la charge de neige éventuelle
  • Suivant le classement du site relatif au vent : protégé, normal, exposé
  • Débords de toit en rive ou en égout, type de gouttière
  • Alignement des faîtages
  • Par rapport aux poussées de la charpente des appuis sur la maçonnerie
  • Suivant les portées des pannes ou des fermes entre les murs
  • Suivant le tracé des réservations pour des souches de cheminées, fenêtres, lucarnes, etc
  • Suivant l’emplacement d’une trémie d’escalier en cas de combles
  • Par rapport au type de plafond à supporter
  • Suivant l’isolation choisie pour les combles : horizontale, verticale, sous rampant
  • A prévoir aussi les sorties de ventilation basses et hautes de toiture (faîtage ventilé)
  • Suivant le budget sachant que le prix de la charpente et de la couverture peut aller jusqu’à 15 à 20% du budget total d’une construction

La réalisation et la pose

Le maçon arasera les murs de niveau et maçonnera les rampants en effectuant les réservations nécessaires (appuis des fermes et pannes). Il montera ensuite les conduits de fumée et de ventilation. Ensuite, les souches en sortie de toit peuvent être terminées après la couverture. Dans ce cas, une grande attention devra être mise en place par le charpentier qui mettra en place tous les éléments de la charpente suivant les plans d’exécution, en res[...]
