Assemblage

Claude PRECHEUR

Hormis les croisements de chevrons et de pannes, on utilise en général pour la charpente, les assemblages ci-dessous : Tenons mortaises, assemblages des chevrons sur faîtière délardée ou non, et aujourd’hui, on utilise beaucoup les pièces d’ancrage métalliques (sabots, feuillard et étriers qui existent pratiquement pour toutes les sections de bois).

Assemblage par coupe (en sifflet ou entaille)

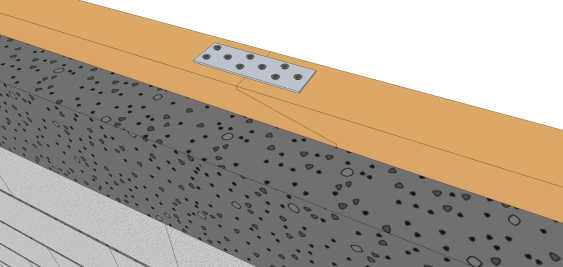

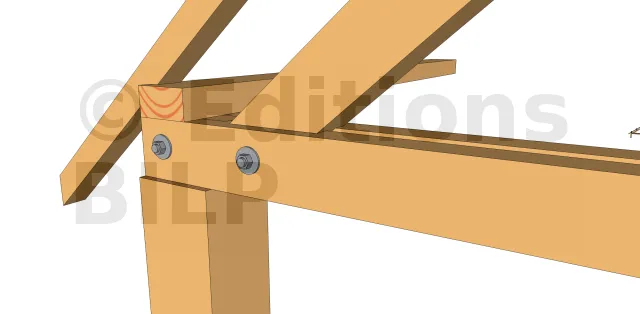

Assemblage à sifflet

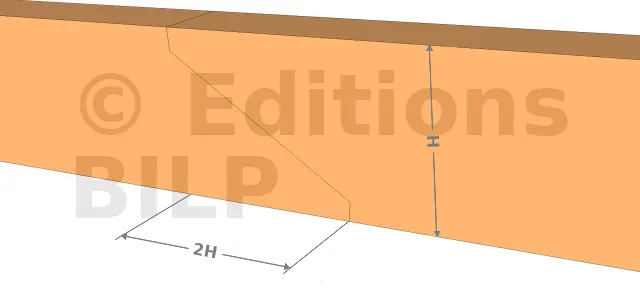

Assemblage à sifflet désabouté

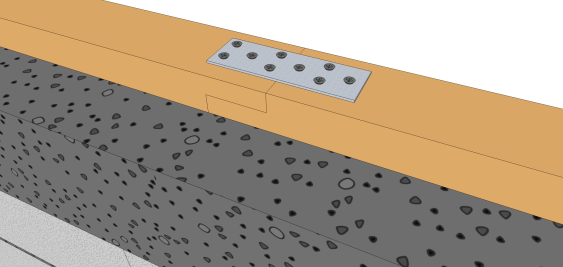

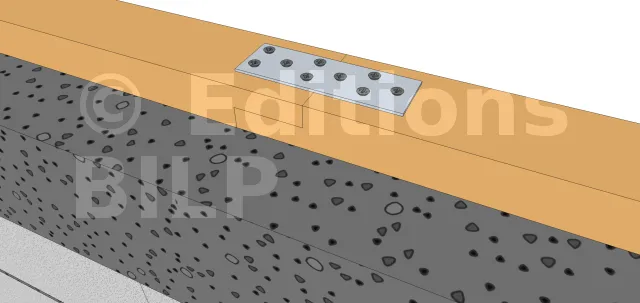

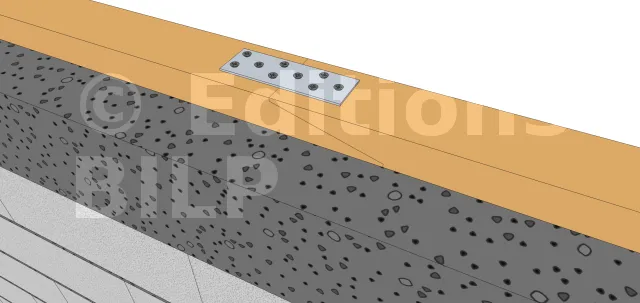

Enture à mi-bois

Pour assemblage horizontal et vertical avec ajout de boulon ou plaque métallique selon la charge à porter. Généralement dans la sablière reposant sur un mur par fixation avec des vis. La longueur de recouvrement est théoriquement égale au double de l’épaisseur des pièces.

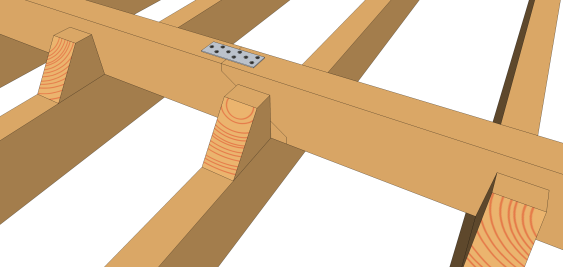

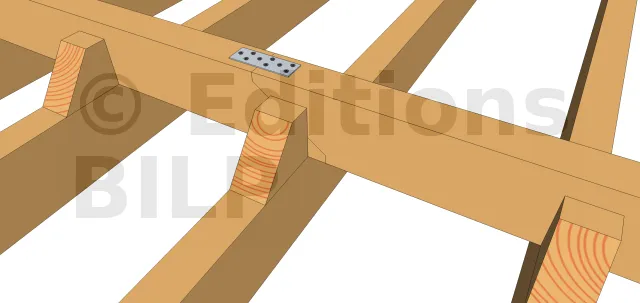

Assemblage de chevron à sifflet désabouté

Consulter l’article Les types d’assemblages pour voir d’autre méthodes de sifflage.

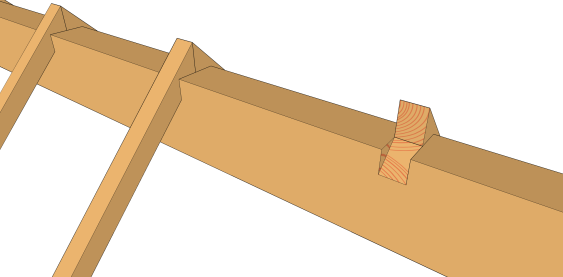

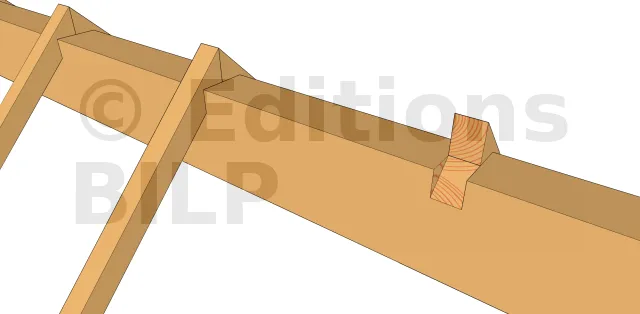

Assemblage chevron avec encoche sur panne

Consulter l’article Réaliser une encoche pour la mise en œuvre.


Les moisements

Les moisements sont des usinages destinés à maintenir des éléments dans une position prédéfinie ou à renforcer des assemblages boulonnés ou cloués. Ils peuvent être simples ou doubles selon qu’un seul élément ou tous les éléments sont moisés, la profondeur minimale doit être de 1,2cm. Consulter l’article L’assemblage d’une ferme à entrait moisé pour approfondir.

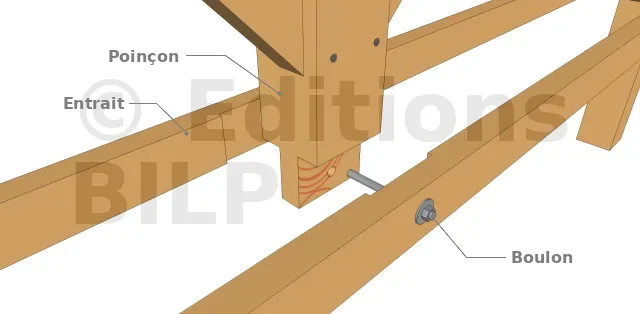

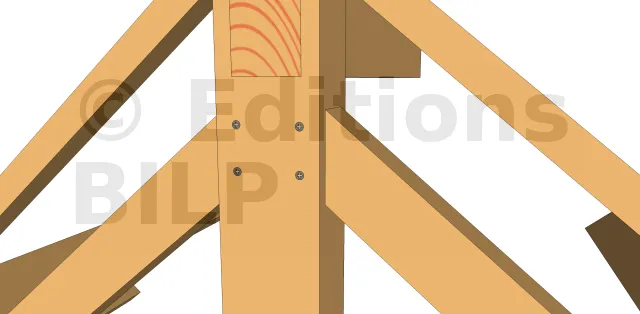

Moisements d’un poinçon

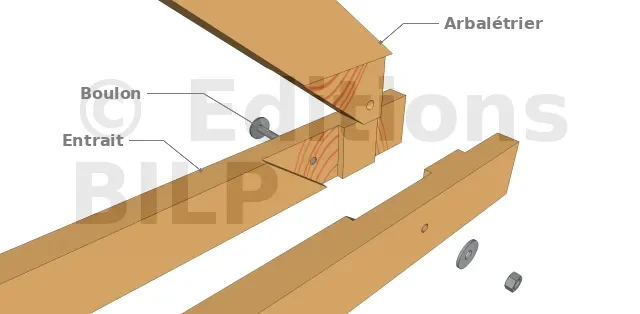

Moisements d’un arbalétrier


Autres assemblages

Tenons et mortaises


Ce sont les assemblages les plus utilisés en charpente traditionnelle. Ils permettent le bon positionnement de deux pièces, l’une par rapport à l’autre, mais ont de faibles performances mécaniques.
Le tenon a généralement une épaisseur de 3cm et une longueur de 7cm.
Quant à la mortaise, elle a une profondeur de 8cm.
On utilise généralement ce type d’assemblage pour les liens contrefiches et têtes d’arbalétriers… Une cheville en bois dur assure un bon contact entre les éléments (ou des vis ou des clous).
Consulter l’article Réaliser un assemblage tenon-mortaise et l’article Réaliser un assemblage tenon-mortaise oblique pour approfondir.

Embrèvement


Ce sont des assemblages permettant de reprendre des efforts importants qui viennent souvent renforcer un assemblage par tenons et mortaises.
Ils présentent cependant l’inconvénient de ne reprendre que des efforts de compression et de réduire les sections, là où l’effort tranchant est souvent important.
Le maintien de l’embrèvement se fait généralement par l’intermédiaire d’un boulon.

Boulons

Les boulons sont généralement sollicités en flexion, alors que le bois est à la compression et au cisaillement.
Les boulons et les tiges filetées sont montés avec des rondelles ou des plaquettes pour diminuer l’écrasement du bois.
Comme les clous, ils doivent être protégés contre la corrosion. Il est recommandé d’utiliser au moins 2 boulons par assemblages afin de diminuer la concentration des efforts au voisinage du boulon.
Le diamètre fréquent des boulons est de 18mm. La longueur va jusqu’à 40 cm pour les boulons et plus pour les tiges filetées.
La mise en œuvre de crampons entre les pièces de bois assemblées par boulon permet d’augmenter la rigidité de l’assemblage.

Clous

Les clous sont réservés à l’assemblage des pièces de bois dont l’épaisseur ne dépasse pas 75mm. Les clous sont sollicités soit à l’arrachement soit au cisaillement. La résistance à l’arrachement ne dépasse jamais 50% de la résistance au cisaillement.
Le double cisaillement représente la condition idéale d’utilisation des clous. Il se rapporte à l’assemblage de 3 éléments entre eux, on utilise de préférence des clous torsadés.
Attention à l’oxydation des clous en atmosphère corrosive. La galvanisation à chaud est recommandée pour assurer une bonne protection des éléments en acier.
Le nombre et la section des clous dépendent des efforts à reprendre. Mais on notera que l’augmentation de la densité du clouage conduit à des réductions des charges admissibles (10% à partir de 10 clous, 20% à partir de 20 clous) pour tenir compte du fait que tous les clous ne travaillent pas à pleine charge.
On peut utiliser comme pièces complémentaires des goussets en contre-plaqué ou des tôles minces. Les diamètres courants des clous vont de 2 à 6mm et la longueur jusqu’à 200mm.

Goussets et broches

Ces assemblages utilisent le principe des goussets métalliques de formes variées insérés en âme pleine. Les goussets sont maintenus par des broches ou chevilles en acier d’un diamètre supérieur à 6mm. L’usinage des parties se fait généralement sur machine à commandes numériques. La mise en œuvre doit s’effectuer de manière ajustée et suppose une grande précision.

Fixations étriers et sabots

Sabots à ailes extérieures
Sabots à ailes intérieures
Sabot à pente réglable


Sabots Cantilevers renforcés
Les assemblages cachés

Pour obtenir les valeurs caractéristiques de résistances (charges descendante, ascendante, (...)


En savoir plus

Etrier pour croupe


La rubrique Les techniques de base du Menuisier-Charpentier pourra également vous aider pour la réalisation de votre charpente.
