Généralités

Claude PRECHEUR

La charpente dite traditionnelle est constituée de fermes, de pannes et de chevrons.

Voici un extrait gratuit du guide de construction :

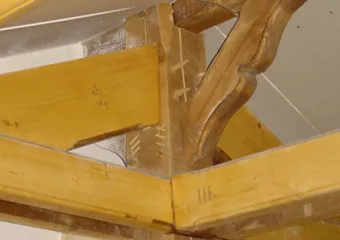

L’aspect des éléments de charpente

La qualité et l’aspect des bois doivent correspondre aux normes par rapport à leur emploi.
Ils seront brut de sciage pour les bois non apparents et faces rabotées pour les pièces apparentes. Ils seront traités en classe 2 suivant la norme NFV 50100 en particulier contre les termites et suivant le label CTB. Le produit utilisé devra être légèrement teinté et permettra le passage de lasure sur les faces apparentes.
Les sections seront déterminées suivant les règles de conception et de calcul. La charpente devra être auto-stable par la mise en œuvre de tous dispositifs horizontaux et transversaux sur l’ensemble de la structure.

Fermes et pannes

Principes

Une ferme est composée par l’assemblage de plusieurs pièces de bois massif :

  • les arbalétriers,
  • l’entrait,
  • le poinçon qui forment le réseau principal tandis que les contre-fiches,
  • les jambes de force,
  • les diagonales et les potelets forment le réseau secondaire d’une ferme.

Les assemblages des parties constitutives de la ferme se font par embrèvement, par boulon ou par clouage. Chaque ferme reporte une charge concentrée importante sur les infrastructures qu’il est nécessaire de prévoir.
La ferme traditionnelle est une solution appréciable lorsque la charpente comporte d’importantes pénétrations (cheminées, cages d’escalier au niveau du plancher, lucarnes) ou des raccords (noues, arêtiers, ...).
Du fait de l’utilisation de fortes sections, la ferme offre une bonne tenue au feu. Elle peut donc s’exposer et participer à la qualification de l’espace. On cherche à écarter les fermes au maximum sans le faire au détriment des pannes et des solives (en cas de plancher) qu’elles supportent.
La ferme traditionnelle étant placée dans un plan vertical, elle doit être contreventée lors de sa mise en œuvre. On utilise pour cela des liens disposés dans le plan du faîtage.

Constitution

Un chevron répartit le poids de la toiture sur les pannes. Il es[...]
