Les cheminées

Claude PRECHEUR

Voici un extrait gratuit du guide de construction :
Conduit de cheminée

C’est la partie extérieure du conduit sortant du toit. Elle est réalisée très souvent en maçonnerie traditionnelle.
Ses rôles essentiels sont :

  • protéger le conduit des infiltrations de l’eau de pluie,
  • protéger l’habitation contre l’incendie (écart au feu).
  • assurer étanchéité surtout au niveau de la traversée du toit.
  • améliorer le tirage, pour cela elle doit être isolée pour éviter le refroidissement trop rapide des fumées et ne doit pas comporter de rétrécissement du conduit et doit être suffisamment haute pour éviter les refoulements dus au vent.

Conseils techniques

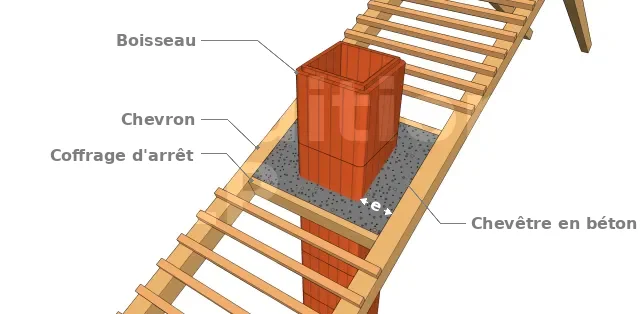

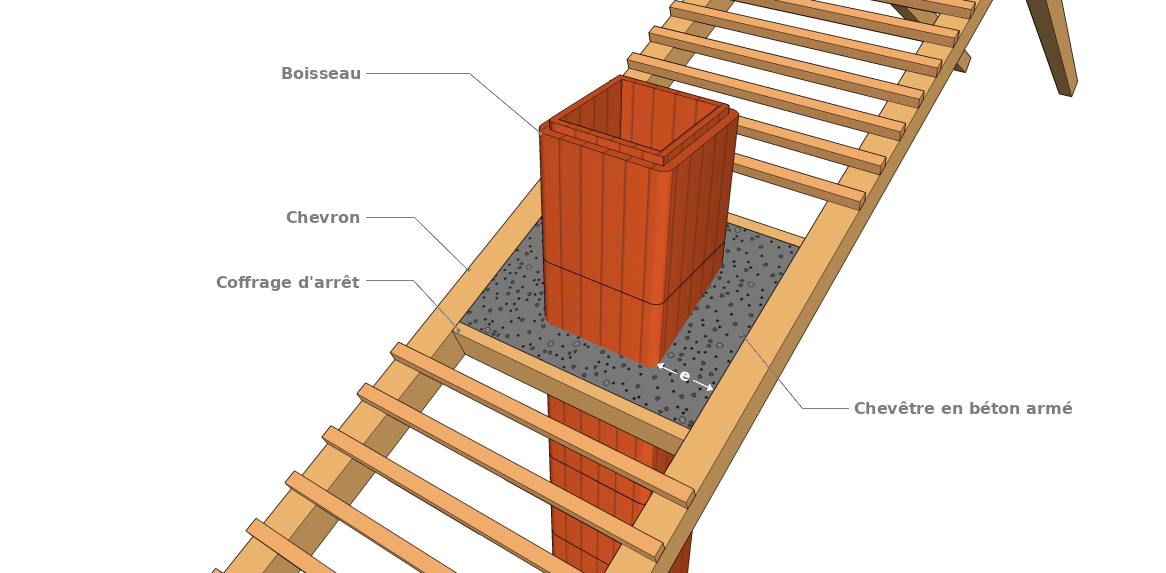

Pose d’une cheminé avec une chevêtre en béton armé

e : L’écart au feu.

La mise en œuvre d’une conduite de cheminé et l’étanchéité

La souche doit avoir un couronnement en béton avec larmier (goutte d’eau) et doit se terminer par un aspirateur statique (mitre). L’enduit de la souche se réalise au mortier bâtard. Elle se maçonne souvent avec des boisseaux de terre cuite ou de pouzzolane avec une protection thermique par doublage en blocs minces (briques, agglos), ou sans si ces boisseaux ont un double rang d’alvéoles.

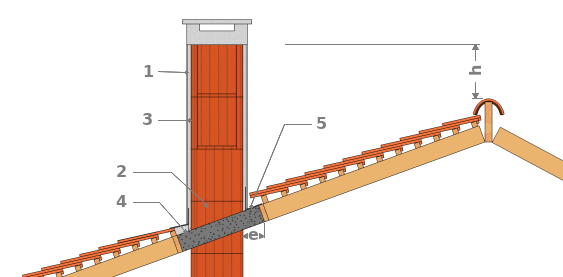

En ce qui concerne le dépassement du faîtage (h), le débouché de la souche doit être :

  • au moins à 40 cm du faîtage,
  • 1,00 m au-dessus d’un acrotère pour un toit terrasse,
  • 1,20 m au dessus d’une toiture de pente inférieure à 15°.
    Sa section intérieure et celle du conduit sur toute la hauteur doivent rester constante et les parois doivent être le plus lisse possible.
    L’écart au feu (e) est de 16 cm près des bois de charpente. Un entourage en béton armé s’effectue en suivant la pente dans l’épaisseur des chevrons voisins.
    Une étanchéité (solin) doit être réalisée par le couvreur à la sortie de toit.
    L’orifice extérieur terminal d’un conduit de cheminée doit se trouver à 40 cm au moins au-dessus de toutes parties de construction distante de moins de 8 mètres.


Abergement de cheminée avec des profilés métallique

[...]
